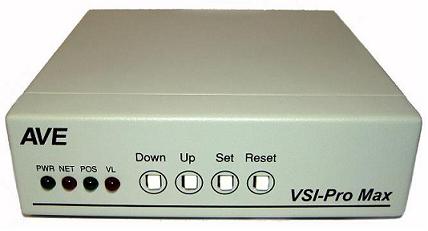

VSI-Pro Max VSI-Pro Max เป็น VSI รุ่นล่าสุดของ POS / Cash Register Interfaces ซึ่งมีพื้นที่ของหน่วยความจำที่มากขึ้นซึ่ง VSI-Pro Max ได้รวมการสื่อสารต่างๆกับ AVE Interfaces ไว้ในตัวเดียวและสามารถควบคุมระยะไกลผ่าน PC หรือ DVR programming เพื่อใช้สำหรับเลือกหรือเซ็ตค่าต่างๆและสามารถ update firmware ผ่าน onsite และวงจรการประมวลภาพวีดีโอแบบใหม่สามารถใช้ได้กับกล้อง WDR และใช้ได้กับ UTP adapter และมี RS-232, RS-485, Passive และ Opto-Isolated จึงให้การแยกข้อมูลจาก POS/Cash Register ที่สมบูรณ์และภายในได้รวมฟังก์ชั่นของเน็ตเวอร์กท ี่40 Mhz ของ Hydra, Regcom, Networker หรือ Vnetworke ไว้ในเครื่องเดียวซึ่งทำให้สะดวกขึ้น | Cutsheet | | Manual | | PC Software v2.14 for Window XP,2000 | | PC Software v2.14 for Window Vista| |
||||
 |
VSI-Pro Max 8 VSI-Pro Max 8 คือ การนำVSI-Pro Max จำนวน 8 ตัวมาไว้ในตัวเดียวกัน ซึ่งทำให้สะดวกมากขึ้นเมื่อต้องการต่อใช้งานจำนวนมากๆ โดยสามารถวางบนโต๊ะหรือวางใน rack ขนาด 19 นิ้วได้และสามารถเข้าไปโปรแกรมแต่ละ channel ได้จาก 4 ปุ่มที่อยู่ด้านหน้า โดยแต่ละวีดีโออินพุตและวีดีโอเอาท์พุตที่รวมกับข้อมูลจาก Cash Register สามารถต่อร่วมกับ DVR ได้ และ VSI-Pro Max 8 สามารถต่อพ่วงกันได้ถึง 2 ตัว หรือ ต่อพ่วงกันได้สูงสุด 16 address และจะมีโปรแกรมบน PC หรือPC Programming software ให้มา สำหรับเซ็ตค่าแต่ละ channel โดยเซ็ตผ่าน RS-232 ของแต่ละ channel | Manual | | PC Software v2.14 for Window XP,2000 | | PC Software v2.14 for Window Vista| |
||||
 |
VSI-Pro เป็นเครื่องมือสำหรับเครื่องคิดเงินเพื่อควบคุมรายการสินค้า และป้องกันการสูญหายของสินค้า ซึ่งเมื่อมีการเชื่อมกับเครื่องคิดเงินและ DVR ซึ่ง VSI-Pro จะทำการนำข้อมูลรายการสินค้าบนเครื่องคิดเงินมาแทรกใส่ในภาพวีดีโอทุกๆรายการ และ VSI-Pro ยังสามารถโปรแกรมตั้งค่าข้อความที่ไม่ต้องการเพื่อไม่ให้แสดงบนภาพวีดีโอได้ถึง 24 ค่า และยังสามารถทำการค้นหาข้อความที่บันทึกไว้ได้ง่ายและเร็ว | Video | Software Model 1300 / 1324 | Software Manual | |
||||
 |
VSI-Pro
Dual

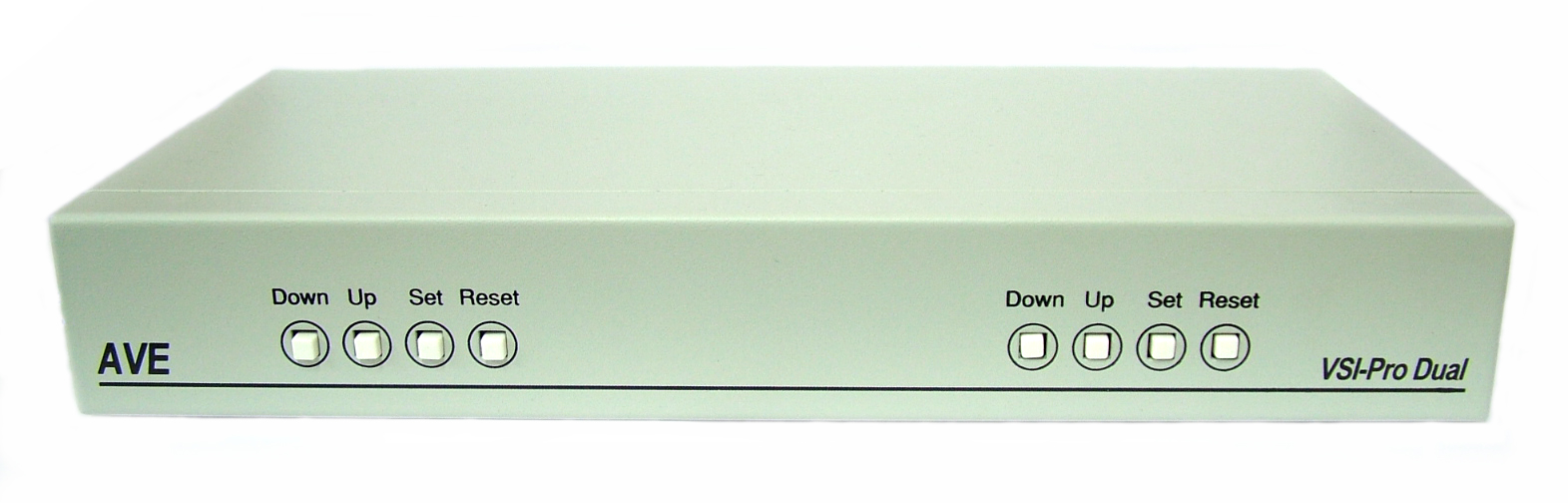

VSI-Pro Dual เป็นเครื่องมือที่เป็นมืออาชีพกว่าโดยจะใช้ VSI-Pro 2 ตัวอยู่ในเครื่องเดียวกันโดยจะใช้แหล่งจ่ายไฟเดียว หรือใช้ VSI-Pro 1 ตัวและ VSIB 1 ตัว โดยจะใช้แหล่งจ่ายไฟเดียว การเชื่อมต่อในด้านหลังเหมือนกับ VSI-Pro และมีมาตราฐานของสายที่ใช้ด้วยกันได้
| Manual | |
||||
 |
VSI-Pro Mini and
Mini RG
| Manual | |
||||
 |
VSIB
VSIB คือ VSI-Pro ที่มีการแสดงผลตัวอักษรเป็นภาษา จีน เกาหลี หรือ ไทย ซึ่งสามารถตั้งค่ารูปแบบตัวอักษรได้และมันก็สามารถกำหนดให้เป็นภาษาใดก็ได้เพียงแค่ติดต่อกับผู้ผลิตใ้ห้ทำการเพิ่มภาษาที่ต้องการได้ | Manual | |
||||
|
|
VSI-Special (VSI-Radar) VSI-Special เป็นอุปกรณ์ที่ทำหน้าที่แทรกข้อความลงในภาพวีดีโอ ซึ่งมันจะทำการอ่านความเร็วจาก Radar Gun หรือ Laser Gun แล้วทำการแทรกข้อความลงในภาพวีดีโอ หรือจาก GPS, Card Readers, G-Force Detectors, Alcohol Breathilyzers, scales, coin counters และ laptop ลงในภาพวีดีโอของกล้องมาตราฐาน โดย VSI-Special มีวีดีโอขาเข้าจากกล้องวีดีโอและ วีดีโอขาออกไปสู่เครื่องบันทึกหรืออุปกรณ์แสดงผล | Manual | |
||||
 |
Regcom Regcom เป็นอุปกรณ์ต่อพ่วงที่เชื่อมต่อกับ cash register ซึ่ง Regcom สามารถเชื่อมต่อได้หลายตัว ซึ่งแต่ละตัวจะเป็นอุปกรณ์ตัวลูกที่เชื่อมต่อไปยังอุปกรณ์ตัวแม่เพื่อจัดการแบ่งแยกข้อมูล Regcom เป็นอุปกรณ์ตัวลูกที่สามารถเชื่อมต่อโดยตรงกับ VSI-Pro, Interface Adapter, P2RS, TCP232 หรือ ECR card อุปกรณ์ตัวแม่จะมีหนึ่งตัวซึ่งเรียกว่า Hydra ซึ่งสามารถเชื่อมต่อกับอุปกรณ์ตัวลูกได้สูงสุดถึง 16 ตัว | Manual | |
||||
 |

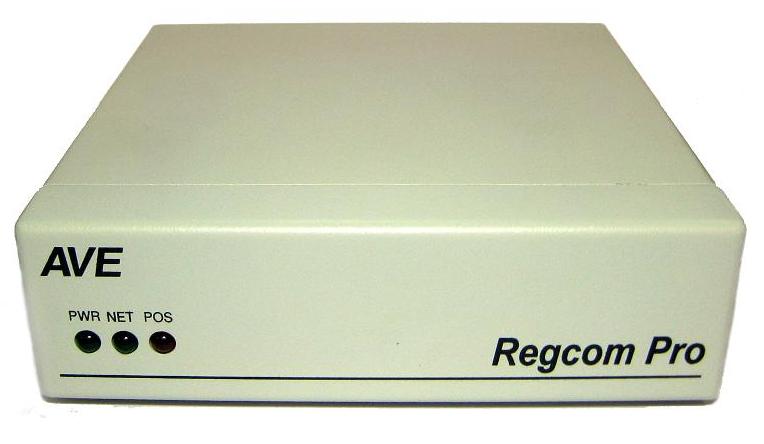

RegCom Pro / DS-20-OF RegCom Pro
|
||||
|
|

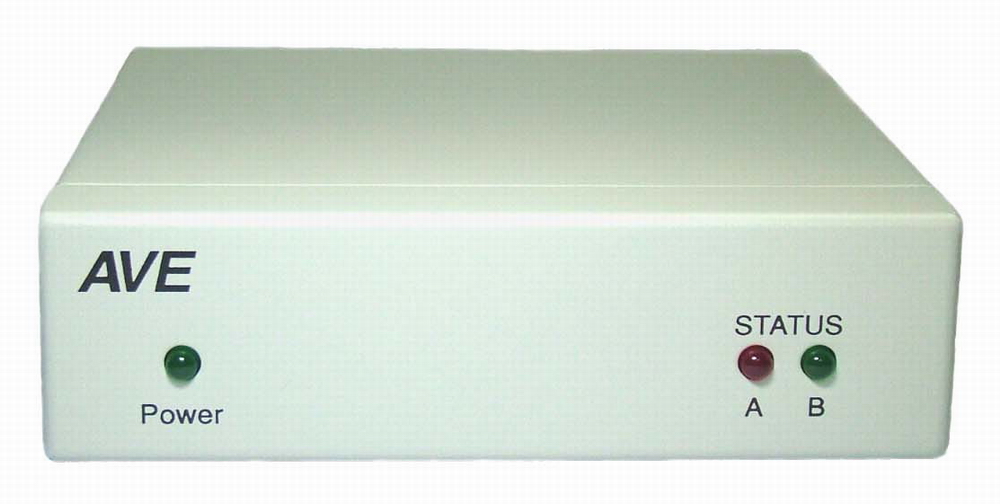

Hydra Hydra เป็นอุปกรณ์ต่อพ่วงที่สามารถเชื่อมต่อกับ cash register ได้หลายตัว โดยใช้ผ่าน Regcom ,Networker หรือ Vnetworker เป็นอุปกรณ์ตัวลูกต่อพ่วง โดยใช้สำหรับจัดการแบ่งแยกข้อมูล ซึ่ง Hydra นี้จะรับข้อมูลแบบ RS-485 จาก network ของ Regcom ,Networker หรือ Vnetworker และจะแปลงข้อมูลนี้ไปเป็นแบบ RS-232 ให้กับ DVR หรือ VSI-Pro | Manual | |
||||
 |

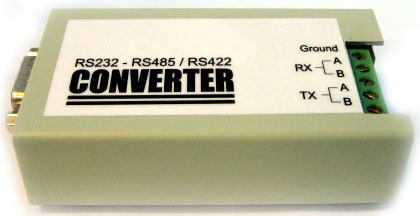

Networker Networker เป็นอุปกรณ์แปลงข้อมูลที่ถูกออกแบบมาเพื่อแปลงข้อมูลจากพอร์ตอนุกรม RS-232 ของ VSI-Pro ให้เป็นข้อมูลแบบ RS-485 เพื่อให้ไป poll / select เลือกติดต่อกับอุปกรณ์ใน network ซึ่งการเชื่อมต่อเป็น network สามารถเชื่อมต่อกับ VSI-Pro ได้สูงถึง 64 ตัว โดยข้อมูลที่ส่งมาทั้งหมดจะแสดงบนเครื่องคอมพิวเตอร์หรือ DVR เพียงตัวเดียว |
||||
 |

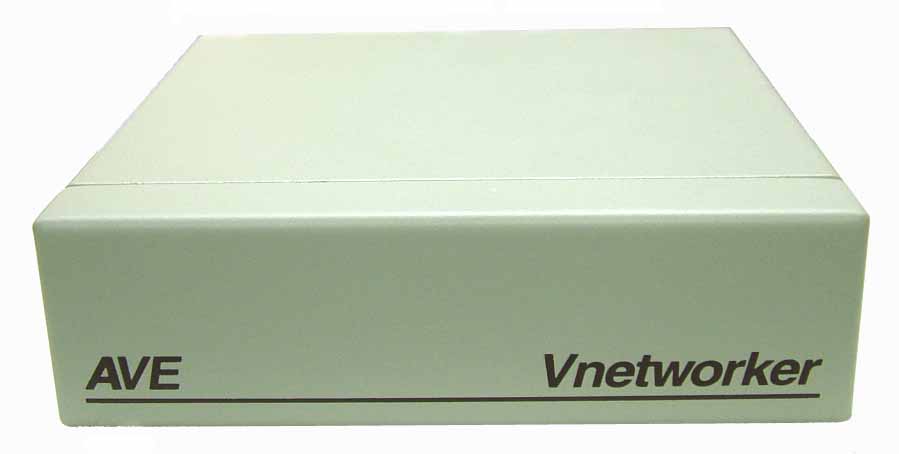

Vnetworker Vnetworker ใช้เชื่อมต่อระหว่าง VSI-Pro และ Cash Register ผ่านทาง RS-232 ซึ่ง Vnetworker จะคล้ายๆกับ Networker และ Regcom ซึ่งจะทำหน้าที่แปลงข้อมูลจากRS-232 เป็นข้อมูลแบบ RS-485 เพื่อนำไปใช้งานใน RS-485 network และทำการส่งข้อมูลกลับสู่เครื่องคอมพิวเตอร์หรือ DVR ใน network สามารถรองรับ Vnetworker ได้ถึง 64 ตัว ซึ่ง Vnetworker เป็นเวอร์ชั่นที่พัฒนามาจาก Networker ซึ่งสามารถเข้าไปโปรแกรม VSI-Pro ในระยะไกลได้ โดย VSI-Pro จะต้องเป็น Ver. 13.00 หรือ 13.24 และต้องเป็น Release 12 ขึ้นไป ไม่ว่า VSI-Pro Ver. 13.00 หรือ 13.24 สามารถอัปเกรดได้ด้วยการเปลี่ยน uP software โดยยังใช้ hardware เดิม |
||||
 |

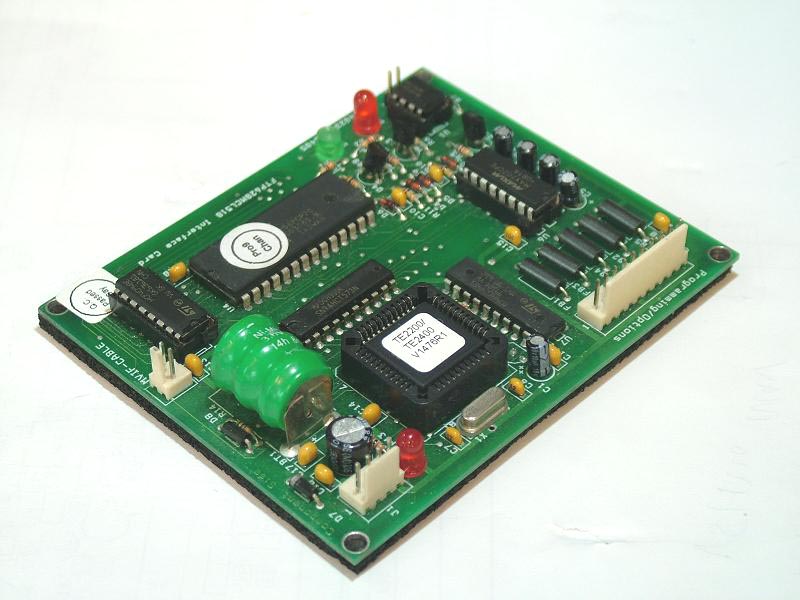

IF and TPIF ECR Cards ECR cash registersจะมีเครื่องปริ้นเตอร์อยู่ในตัวอยู่แล้วและมีพอร์ตภายนอกหลายพอร์ตสำหรับการตัดข้อความและจัดการข้อมูล ในกรณีของ ECR PCBs นี้จะถูกติดตั้งอยู่ภายใน ECR โดยจะแปลงข้อมูลของปริ้นเตอร์ ให้เป็นข้อมูลแบบ RS-232 ซึ่งข้อมูลแบบ RS-232 นี้สามารถนำไปต่อกับ VSI-Pro หรือต่อโดยตรงกับ DVR | Manual | | VSI Installation | |
||||
 |

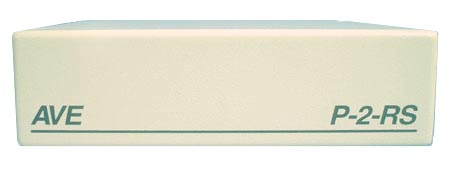

P2RS P-2-RS คือตัวแปลงข้อมูลแบบขนานความเร็วสูงไปเป็นข้อมูลแบบอนุกรม โดยส่งข้อมูลออกทางพอร์ต RS-232 ไปยัง VSI-Pro ซึ่งจะทำการแทรกข้อมูลลงในวีดีโอและส่งข้อมูลออกไปยัง DVR | Manual | |
||||
 |
RG2RS RG2RS คือตัวแปลงข้อมูลจาก Radar Gun ให้เป็นข้อมูลแบบอนุกรม RS-232 เพื่อนำข้อมูลไปแสดงผลต่อไป | Manual | |
||||
   |

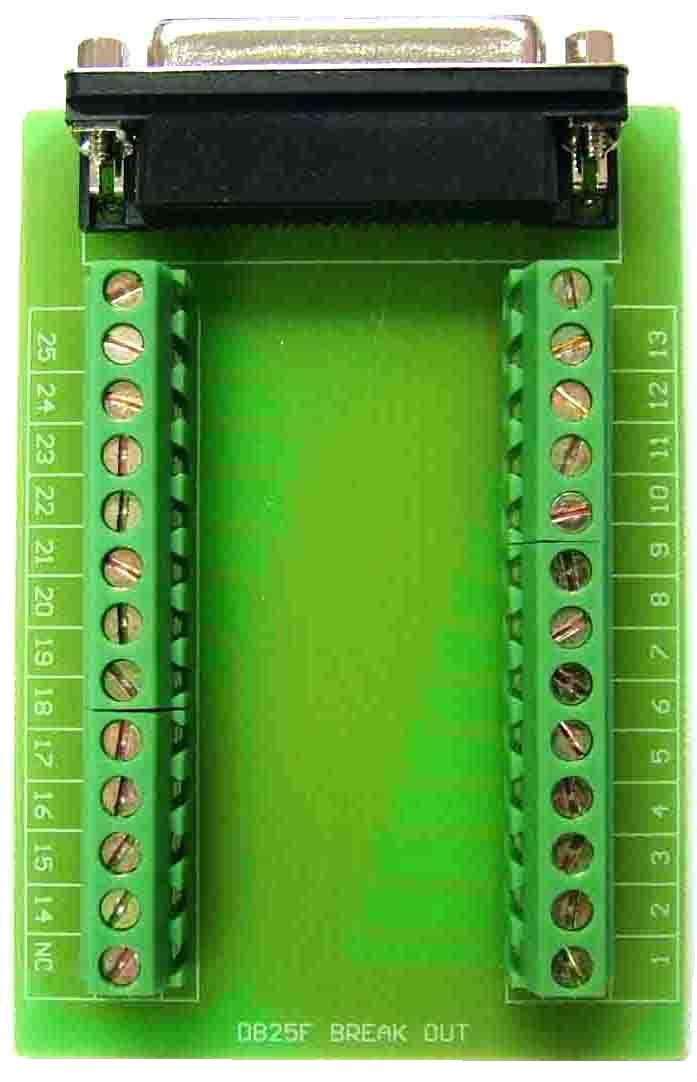

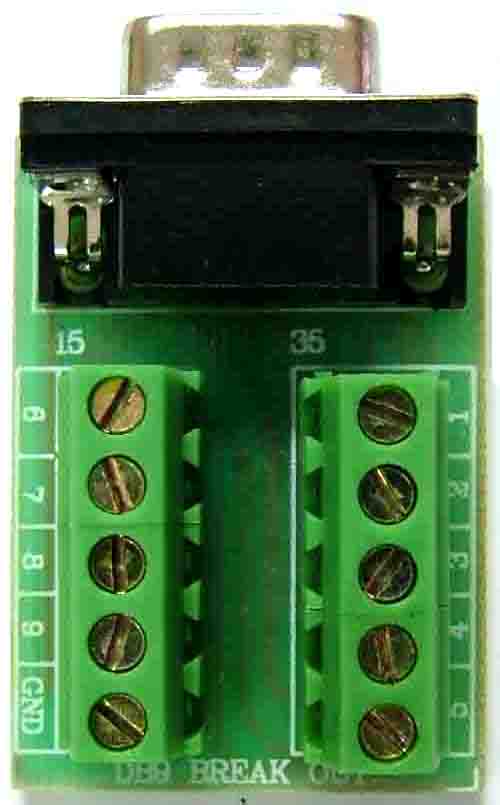

DB9, DB15,
DB25 Breakout PCBs breakout นี้มีทั้งแบบตัวผู้และตัวเมีย ซึ่งการเชื่อมต่อสามารถทำได้ง่ายโดยการปอกสายไฟแล้วสอดใส่ช่องที่มีน็อต จากนั้นจึงหมุนน็อตให้แน่น |
||||
   |

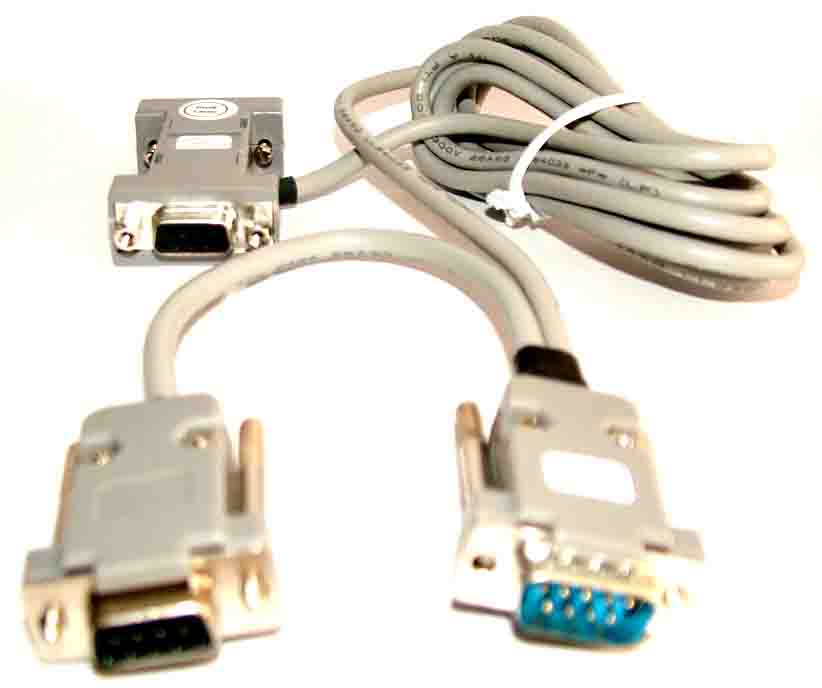

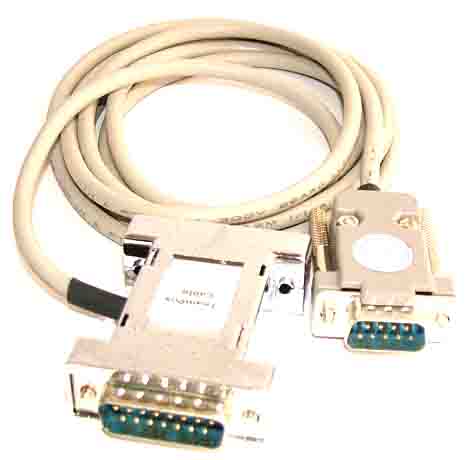

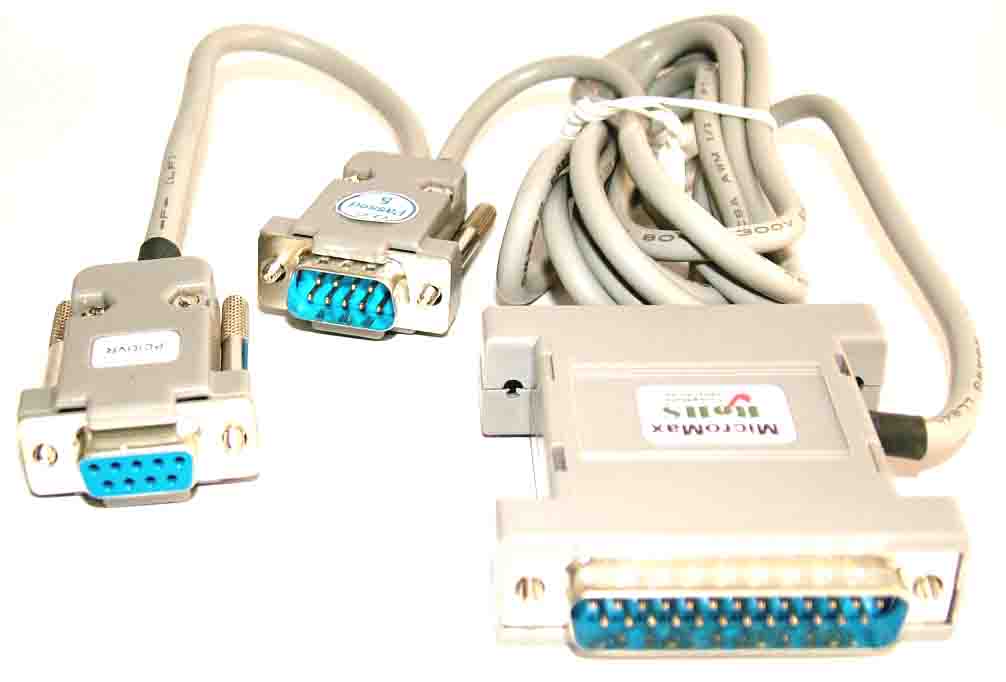

Cables ทางบริษัทเอวีอีได้จัดเตรียมสายส่งข้อมูลสำหรับเชื่อมต่อกับผลิตภัณฑ์ของทางบริษัทไว้ทุกชนิด |
||||
 |

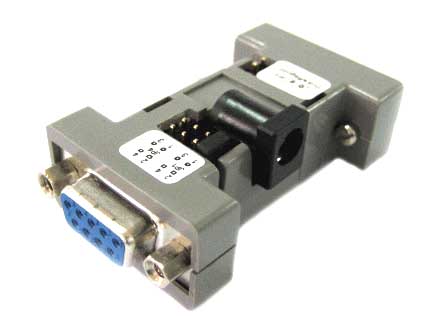

Opto232
Opto232 คืออุปกรณ์สำหรับแยกสัญญาณ RS-232 ของระบบเพื่อนำมาใช้งานกับระบบ POS / Cash Register โดยจะทำให้สัญญาณ RS-232 ของระบบเดิมไม่เสียหายเมื่อใช้กับ VSI-Pro หรือตัวแทรกข้อความใน DVR ซึ่งเมื่อใช้ Opto232 กับ VSI-Pro อุปกรณ์ Opto232 จะมีแหล่งจ่ายไฟจาก VSI-Pro มาให้ หรือถ้าต่อกับอุปกรณ์อื่นๆก่อสามารถเลือกแหล่งจ่ายไฟจากภายนอกได้โดยเลือกเซ็ตที่ jumper ได้
| Manual | |
||||
 |

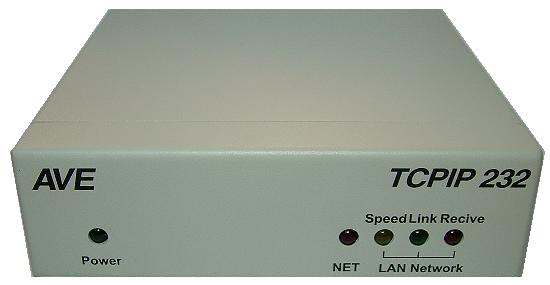

TCPIP 232 Adapter standalone and under VSSI-Pro TCPIP232 ATM Interface ถูกออกแบบมาเพื่อ capture การทำรายการของ ATM ในระบบ ATM LAN จากนั้นจะทำการแปลงข้อมูลออกสู่พอร์ตอนุกรมเพื่อไปติดต่อกับ VSSI-Pro (ATM Serial Interface) หรือ Digital Video Recorder (DVR) ซึ่งจะรองรับการแทรกข้อความและข้อมูลการ capture การทำรายการของ ATM ลงในวีดีโอ | Manual | Software | Software Manual | |
||||
|

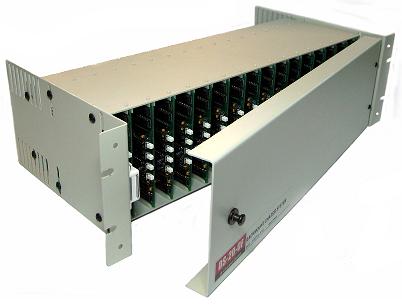

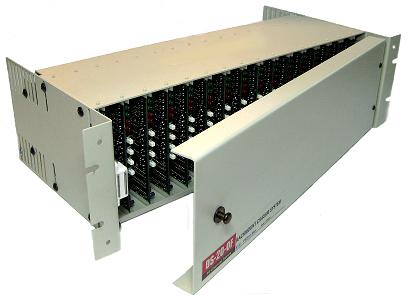

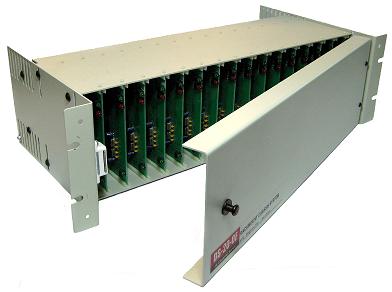

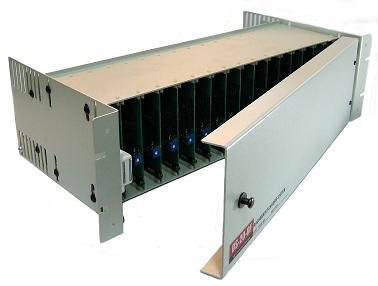

DS-20-OF VSI-Pro Max, DS-20-OF VSI-Pro 12/13, DS-20-OF RegCom Pro, DS-20-OF Hydra/Regcom, DS-20-OF Rack Generic Rack Frame เหล่านี้ใช้สำหรับใส่ VSI-Pro Max, VSI-Pro 12/13, RegCom Pro, Hydra/Regcom ที่เป็นการ์ด โดยสามารถใส่ได้ถึง 16 การ์ด ในแต่ละตัวทำให้สะดวกเมื่อใช้จำนวนมาก โดย Rack Frame เหล่านี้ใช้มีมาตราฐานขนาด 19 4 U โดยด้านหลังมี power supply ขนาด 12VDC สำหรับการ์ดแต่ละการ์ด
|
||||
